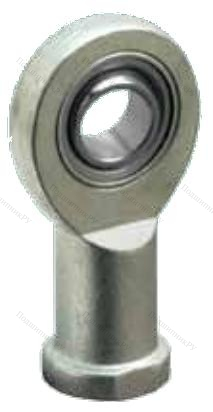

Шарнирный наконечник SIL 17C ISB
Необслуживаемый наконечник относится к типу «Е» и представляя собой кованый, шихтованный корпус из оцинкованной стали, без усиливающей пластины, снабженный посадочным гнездом для тела скольжения. Цапфа оснащена внутренней резьбой и соединена с наружной шиной. Иногда в комплект входят двусторонние синтетические каучуковые прокладки, укрепленные металлом.
Каковы особенности и предназначение Шарнирный наконечник SIL17C ISB?
- В роли смазочного материала выступает тканевая PTFE-прокладка между слоями внутри подшипникас шириной и высотой - B(H):14мм: сталью и спекающейся бронзой.
- Узел способен воспринимать нагрузки как в динамике, так и в статике, одновременно производя движение в трех плоскостях.
- Деталь создана для эксплуатации в условиях перманентных односторонних нагрузок существенной силы при небольших вращательных движениях.
Сегодня вы можете выгодно заказать Шарнирный наконечник SIL17C ISB с наружным диаметром от D - 30мм до 125мм и внутренним диаметром от d - 17мм до 50мм в нашем магазине!
Вид резьбы | внутренняя (левая резьба) |
C1, мм | 11 |
h1, мм | 67 |
W, мм | 24 |
d1 | 20,7 |
d4 | 23 |
d5 | 28 |
dk | 25 |
I3 | 34 |
I4 | 90 |
I5 | 10 |
I7 | 23 |
Динамическая нагрузка C, kН | 22.4 |
Статическая нагрузка C0, kН | 45 |
Вес, кг | 0.22 |
Альтернативная маркировка SKF | SIL17C |
Альтернативная маркировка FAG | GIL17UK |
Альтернативная маркировка FLURO | EIL17D |
Альтернативная маркировка INA | GIL17UK |
B, мм | 14 |
d, мм | 17 |
D, мм | 30 |
d2, мм | 46 |
r1 | 0.3 |
G (резьба) | M16x2 |
Угол поворота (градусы) | 10 |
Пара трения | сталь/бронза |
Производитель
|
ISB |
Ширина B
|
14 |
Внешний диаметр D
|
30 |
Внутренний диаметр d
|
17 |
Размер
|
17x30x14 |
Вес, кг
|
0.22 |
Модель
|
SIL17CISB |
EAN
|
QBHOFA4AES |
