Подшипниковые узлы UCFB
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
«ПодшипникРУ» предлагает корпусные подшипниковые узлы типа UCFB, изготовленные российским производителем LPZ.
Общая информация о продукции

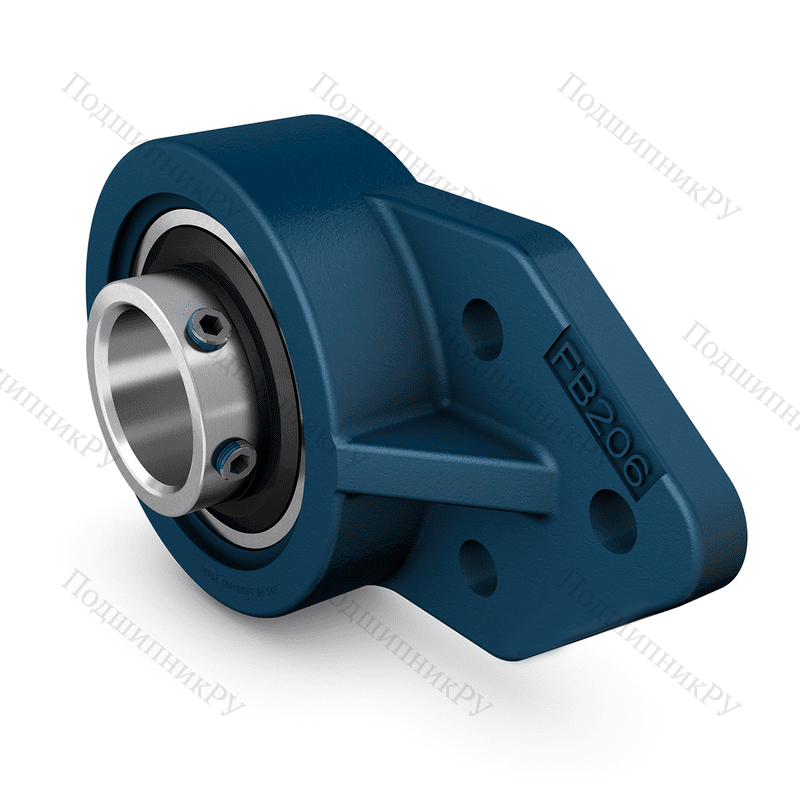

Это одна из разновидностей узлов с фланцевыми корпусами. В рассматриваемом случае фланцевый подшипниковый корпус имеет головку с посадочным отверстием, внутренняя поверхность которого изготовлена в виде вогнутой сферы и ножки (собственно фланец) в форме равностороннего треугольника с тремя отверстиями под установку болтового крепления. Узел фиксируется на поверхностях, расположенных перпендикулярно продольной оси вала.
Комплектуется корпусным подшипником исполнения Y. В рассматриваемом случае, это тип UC. Однорядный аксиальный шарикоподшипник со сферической внешней поверхностью наружного кольца и уширенной внутренней обоймой, имеющей цилиндрическое посадочное отверстие. Для закрепления на валу применяется два установочных винта, под которые во внутренней обойме имеются соответствующие отверстия.
Существуют модели, комплектуемые типом UK (в этом случае изменяется их маркировка, UKFB). Отличается наличием конического посадочного отверстия. Требует для установки использовать закрепительную втулку (в комплект поставки не входит, заказывается вместе со специальным крепежом отдельно).
Использование второго типа корпусного подшипника позволяет эксплуатировать валы с реверсивным вращением и на более высокой скорости.
Обращаем внимание на то, что аналогичная продукция иных брендов может иметь отличную маркировку.
